砂金礦溜槽選金設備選型：從規格到配置的完整指南

溜槽是砂金礦選礦中歷史最悠久、應用最廣泛的設備之一。它的結構簡單到可以DIY，但要選對型號、用好參數，卻有不少門道。一條設計合理的溜槽，處理量大、回收率穩定、運行成本幾乎為零；而一條選型失敗的溜槽，可能是“砂子過了一遍，金子沒留住”。砂金礦溜槽選金設備選型，需要綜合考慮礦石性質、處理規模、場地條件等多個因素。

溜槽的基本類型與特點

溜槽按結構形式和作業方式，主要分為以下幾種：

固定溜槽

最常見的形式，一條傾斜固定的槽體，底部鋪設捕集鋪面。礦

漿自上而下流動，金粒沉降被捕獲。定期停機清理鋪面獲得精礦。

特點：結構最簡單、投資最低、無運動部件、維護幾乎為零。缺點是需要定期停機清理，無法連續作業。

振動溜槽

槽體安裝在彈性支座上，由激振器驅動做往復振動。振動使床層松散，提高細粒金的沉降效率。

特點：回收率比固定溜槽高5-10個百分點，尤其是對細粒金。但結構復雜，投資高2-3倍，維護工作量增加。

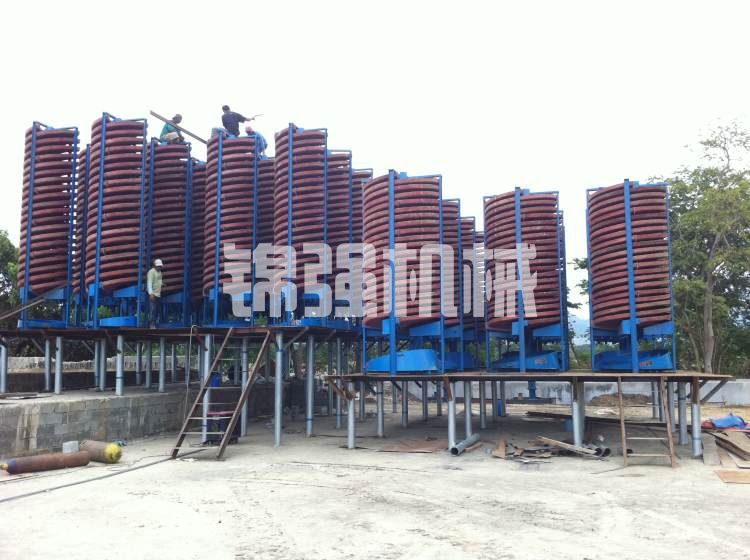

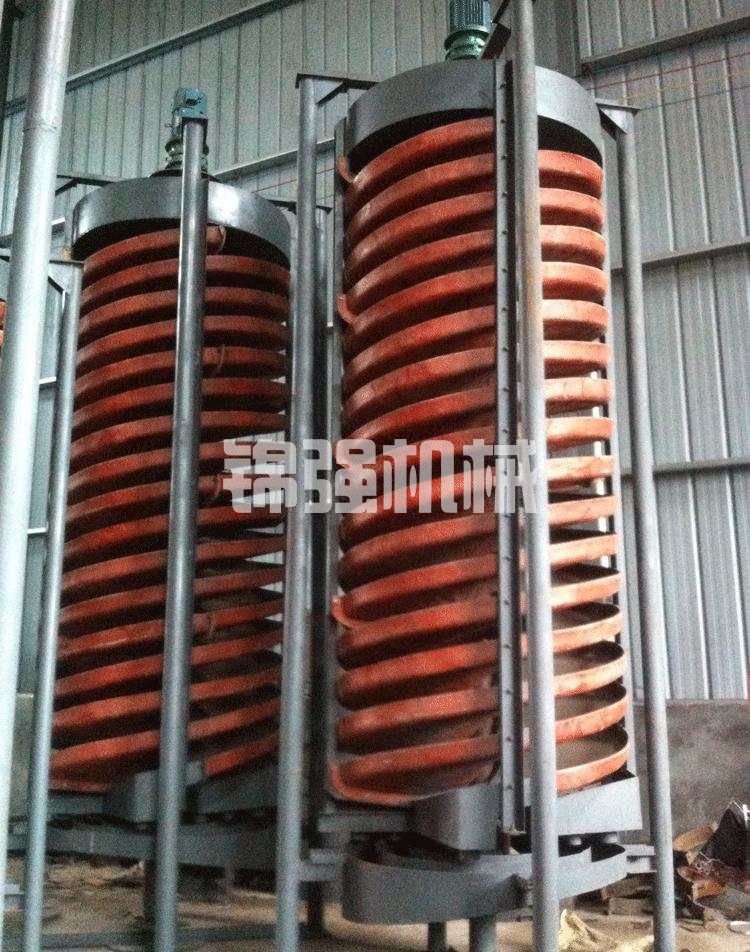

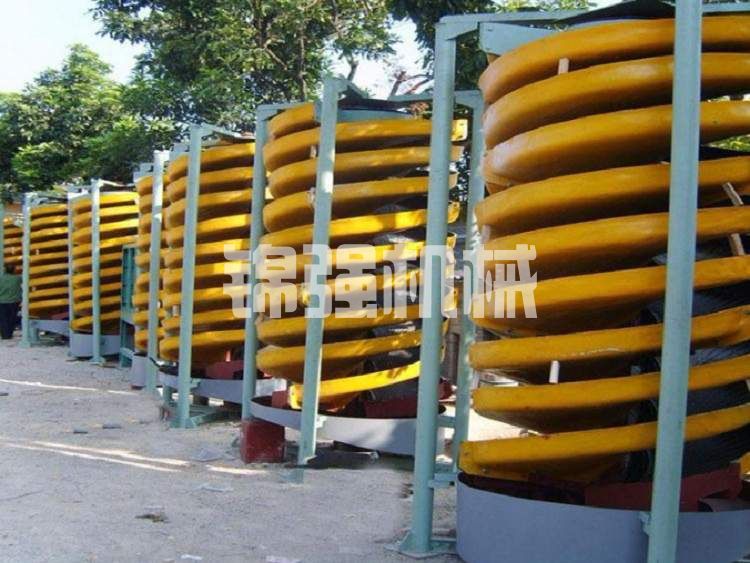

螺旋溜槽

礦漿在螺旋形槽道中流動，利用離心力和重力聯合作用分選。精礦從內圈排出，尾礦從外圈排出。

特點：富集比高、無動力、適合細粒物料。但單臺處理量?。?-4噸/小時），需要多臺并聯。主要用于精選或細粒掃選，很少作為粗選主設備。

移動式溜槽

將溜槽安裝在拖車或滑橇上，可以快速轉場。通常長度較短（3-5米），適合小型或探礦項目。

特點：靈活、快速部署，但處理能力和回收率低于固定式。

溜槽的核心部件與選型要點

槽體

槽體是溜槽的主體，通常用鋼板焊接而成。選型要點：

• 寬度：0.6-1.5m。寬度越大，處理量越大，但礦漿分布均勻性變差。建議單條寬度不超過1.2m，需要更大處理量時采用多條并聯。

• 長度：4-12m。長度越長，金粒沉降機會越多，回收率越高，但設備占地增大、清理工作量增加。一般砂金礦選6-8m足夠。

• 側板高度：15-25cm。側板太低礦漿易溢出，太高則不方便清理鋪面。

• 底板厚度：3-5mm。太薄易變形，太厚重增加成本。

鋪面

鋪面是捕獲金粒的關鍵部件。常見鋪面類型及特點：

選型建議：

• 粗粒金（+0.5mm）為主：橡膠波紋板，波紋高度8-12mm

• 細粒金（-0.1mm）比例高：植絨毯或鋁塑編織毯

• 片狀金含量高：鋁塑編織毯（片狀金易嵌入）

• 通用型：底部鋪橡膠板，上面覆蓋鋁塑毯

給料箱

位于溜槽上端，作用是將礦漿均勻分布在槽體寬度上。設計要點：

• 寬度與溜槽一致

• 內部設溢流板或孔板，使礦漿沿全寬均勻流出

• 底部設排砂口，防止粗砂沉積堵塞

• 可配閘板調節流量

精礦收集槽

位于溜槽末端或側面（取決于清理方式）。固定溜槽通常在末端設置集礦槽，定期停機后將鋪面取下沖洗。連續排礦式溜槽在側面設置排礦口。

規格選型計算

處理能力估算

溜槽的處理能力取決于寬度、流速和礦漿濃度。經驗公式：

Q = 3600 × B × h × v × ρ × C

其中：

• Q：處理量（噸/小時）

• B：溜槽寬度（m）

• h：礦漿平均深度（m），約0.03-0.08m

• v：礦漿流速（m/s），0.8-1.5m/s

• ρ：礦漿密度（t/m3），約1.2-1.5

• C：體積濃度（%），15%-30%

簡化速算：寬度1m的溜槽，處理量約20-40噸/小時。粗料取高值，細料取低值。

坡度確定

坡度（傾角）是溜槽最重要的操作參數。經驗參考：

坡度可調是溜槽的基本要求。固定溜槽的機架應設計成鉸接結構，一端可升降。

不同規模下的溜槽配置

小型項目（日處理＜50噸）

配置：單條溜槽，寬0.6-0.8m，長4-6m
鋪面：橡膠波紋板或鋁塑毯
給料：人工上料或小型裝載機
清理：每2-4小時人工清理一次
投資：0.3-1萬元

中型項目（日處理50-200噸）

配置：2-4條溜槽并聯，單條寬0.8-1.0m，長6-8m
鋪面：主溜槽用橡膠波紋板，掃選溜槽用鋁塑毯
給料：振動給料機+分礦箱均勻分配
清理：每1-2小時輪換清理（不停產）
投資：2-8萬元

大型項目（日處理200-500噸）

配置：6-10條溜槽并聯，單條寬1.0-1.2m，長8-10m
鋪面：多種鋪面組合（前段橡膠板+后段鋁塑毯）
給料：重型給料機+分礦系統+流量監測
清理：分段式設計，可逐條停產清理
投資：10-25萬元

特大型項目（日處理＞500噸）

溜槽作為粗選設備，處理量上限約500-800噸/日。超過此規模，建議改用離心機或跳汰機作為主選設備，溜槽僅作預富集或掃選。

溜槽組合配置方案

單段溜槽（最簡單）

原礦→篩分→溜槽→精礦→（可選）搖床精選

適用于粗粒金為主、品位較高的礦石。一次性投資低，但回收率一般（60%-75%）。

兩段溜槽串聯（粗選+掃選）

原礦→篩分→一段溜槽（粗選）→一段尾礦進入二段溜槽（掃選）→兩段精礦合并

一段溜槽坡度稍大（8-10度），處理量大；二段溜槽坡度較?。?-7度），捕獲細粒金?？偦厥章时葐味翁岣?-12個百分點。

分級-溜槽組合

原礦→分級篩→+0.5mm進入粗粒溜槽（大坡度、深波紋）→-0.5mm進入細粒溜槽（小坡度、植絨毯）

分級處理充分發揮不同鋪面的優勢，總回收率可提升至75%-85%。

溜槽+離心機組合

原礦→篩分→溜槽粗選→溜槽尾礦進入離心機掃選

溜槽成本低、處理量大，承擔主要負荷；離心機對溜槽流失的細粒金進行掃選。這是目前性價比最高的組合之一。總回收率比單溜槽提高12-18個百分點，投資增加約50%。

鋪面選型與搭配技巧

正確的鋪面選擇和搭配，對溜槽性能影響巨大。

單層鋪面

只鋪設一層捕集材料。適合物料性質單一、粒級范圍窄的情況。

雙層鋪面

底部鋪橡膠波紋板（粗粒捕集），上面覆蓋鋁塑編織毯（細粒和片狀金捕集）。雙層鋪面兼顧粗細粒級，是目前應用最廣泛的搭配。

分段鋪面

沿溜槽長度方向分段鋪設不同鋪面：

• 上段（0-2m）：橡膠波紋板，波紋高8-10mm。捕獲最先沉降的粗粒金

• 中段（2-5m）：橡膠波紋板（波紋高5-6mm）或鋁塑毯

• 下段（5m-末端）：植絨毯或細孔鋁塑毯。捕獲細粒金

分段鋪面的總回收率比單一鋪面高5-10個百分點。

鋪面固定方式

鋪面必須與槽底緊密貼合，不能有鼓包或褶皺。常用固定方式：

• 壓條式：上下兩端用角鋼壓緊

• 釘固式：用不銹鋼釘間隔15-20cm固定四邊

• 膠粘式：用強力膠將鋪面粘在槽底（不易更換）

推薦壓條式，拆裝方便，便于定期清理和更換。

操作參數優化

給礦濃度

溜槽對給礦濃度的適應性較寬，15%-40%均可工作。但最佳范圍是20%-30%。

濃度過低（＜15%）：礦漿流速過快，細粒金容易被沖走
濃度過高（＞35%）：粘度大，金粒沉降受阻，鋪面容易飽和

給礦流量

單位寬度流量是重要控制參數。推薦范圍：20-50立方米/小時·米寬。

流量過大：流速過快，金粒沉降時間不足
流量過小：槽底礦漿太淺，鋪面不能充分利用

清理頻率

固定溜槽需要定期停機清理。清理頻率取決于金粒沉積速度：

鋪面飽和的征兆：溜槽末端出現可見金粒、尾礦中金品位突然升高。出現這些信號應立即清理。

常見選型錯誤

錯誤一：溜槽長度不足

長度小于4米的溜槽，細粒金沉降時間不夠，回收率通常低于50%。除非只收粗粒金，否則長度不應小于6米。

錯誤二：坡度不可調

固定坡度的溜槽無法適應給料性質變化。粗粒段和細粒段需要的坡度差異很大，不可調的設計限制了應用范圍。

錯誤三：鋪面單一

只用一種鋪面處理混合粒級的礦石，要么粗粒收不到，要么細粒收不到。應根據粒度組成搭配2-3種鋪面。

錯誤四：給料不均勻

礦漿集中從溜槽一側給入，導致部分槽面超負荷、部分閑置。必須通過給料箱或分礦器保證全寬均勻給料。

錯誤五：忽略掃選

單段溜槽的尾礦中仍有大量細粒金。不設掃選，總回收率難以突破70%。

溜槽選型決策流程

第一步：取原礦樣品做篩分分析，了解金粒在各粒級的分布和形態（粒狀還是片狀）。

第二步：根據最大處理量計算需要的溜槽總寬度。經驗值：每米寬度處理20-40噸/小時。

第三步：根據金粒粗細確定坡度范圍和鋪面類型。粗粒用大坡度+橡膠板；細粒用小坡度+植絨毯；混合用中坡度+雙層鋪面。

第四步：確定溜槽長度。一般取6-10m，細粒為主取長值，粗粒為主取短值。

第五步：決定是否設置掃選。細粒金占比超過30%，建議設置第二段溜槽或離心機掃選。

第六步：設計給料系統和清理方案。保證均勻給料和高效清理。

經濟性分析

以日處理200噸的中型項目為例：

設備投資：

• 溜槽（4條×寬0.8m×長7m）：2-3萬元

• 給料系統：1-2萬元

• 鋪面及備件：0.5-1萬元

• 合計：3.5-6萬元

噸礦運營成本：

• 電耗（主要是給料泵和篩分）：≈0.3元

• 鋪面消耗：橡膠板壽命6個月，噸礦約0.1元

• 人工：每班2人（含清理），噸礦約0.4元

• 合計：約0.8元/噸

收益參考：
原礦品位0.3g/m3，回收率70%，金價450元/克，噸礦產值94.5元。溜槽環節貢獻主要回收率，扣除成本后利潤豐厚。

溜槽是砂金礦選礦中性價比最高的設備之一。選型的關鍵在于：根據金粒特征確定坡度、長度和鋪面類型；根據處理規模確定溜槽寬度和數量；根據回收率目標決定是否設置掃選或多段配置。一條精心選型、正確安裝、規范操作的溜槽，可以用極低的成本帶來穩定的回收效果。對于大多數中小型砂金礦，溜槽仍然是粗選環節的首選設備。
