大型砂錫礦選礦生產線設計方案（日處理1000噸以上）

日處理1000噸以上，這個規模在砂錫礦里算大型。年處理量三十萬噸起步，高的可以到百萬噸級。這樣的生產線已經不是簡單的“選廠”了，而是一個完整的工業系統。原礦供應、設備配置、流程設計、自動化控制、尾礦處理、環保設施，每個環節都要按工業化的標準來設計。今天把大型砂錫礦選礦生產線的設計方案從頭到尾講清楚。包括總體設計思路、工藝流程、設備配置、廠房布置、自動化系統、投資估算，以及幾個典型規模的具體方案。

大型生產線的設計理念

大型砂錫礦選礦生產線的設計理念跟中小型完全不同。中小型線追求的是“夠用就好”，大型線追求的是“極致效率”。小型線一條螺旋溜槽堵了停一停無所謂，大型線一百臺螺旋溜槽中幾臺出問題就要馬上處理，否則一天損失幾萬塊。

規模化是大型線的核心優勢。日處理1000噸和日處理500噸相比，設備數量不是翻一倍，可能只增加百分之六十到七十。因為大型設備的單機處理量更大，單位處理量的投資、占地、能耗、人工都更低。噸礦投資可以從中小型的150到300元降到80到150元，噸礦運行成本可以從20到30元降到15到20元。

專業化是大型線的設計原則。洗礦就是洗礦，重選就是重選，脫水就是脫水，每個工段獨立設計、獨立控制。工段之間用礦漿池和泵站連接，緩沖容積足夠大，一個工段短暫停機不影響其他工段。設備選型要標準化，同型號設備越多越好，備件通用、維修方便。

自動化是大型線的必備條件。沒有自動化系統，幾百臺設備靠人工操作，一百個工人也忙不過來。給料量、濃度、流量、液位、電流這些參數必須在中控室集中監控，關鍵回路要閉環自動調節。設備聯鎖要完善，一個設備故障停機，上下游設備自動響應。

標準工藝流程設計

大型砂錫礦選礦生產線的標準工藝流程，按物料走向可以分為五個工段。

原礦準備工段。原礦從采場運到選廠原礦堆場，堆場容積按三到七天的處理量設計。原礦通過重型板式給料機或者振動給料機進入洗礦工段。給料皮帶上裝金屬探測器和除鐵器，防止大塊鐵件損壞后續設備。

洗礦工段是大型線的第一道關口。原礦先進入槽式擦洗機，把高粘性泥團打散。大型線用四軸或者五軸擦洗機，單機處理量每小時100到150噸。擦洗后的物料進入圓筒洗礦機，進行高強度擦洗和初步篩分。圓筒洗礦機直徑3米到3.5米，長度12到15米，篩孔10到15毫米。圓筒篩的篩上粗粒廢石用皮帶機送到廢石堆，篩下礦漿進入振動篩進行二次篩分。

二次篩分用大型圓振動篩，篩面寬度2.4米到3米，篩孔2到5毫米。篩上物料進入粗粒重選系統，篩下物料進入細粒重選系統。這個分級點很關鍵，一般選在2到5毫米，具體根據礦石中錫石的粒度分布確定。

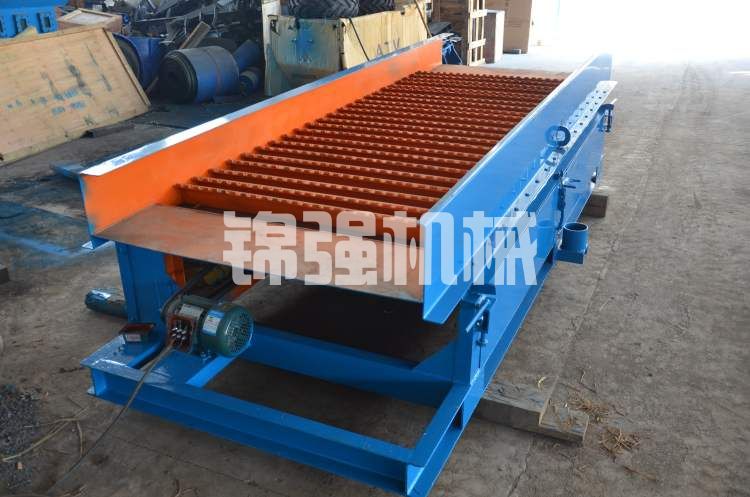

粗粒重選系統處理2到15毫米的物料。這個粒級的錫石顆粒粗、比重優勢明顯，用跳汰機回收效果最好。大型線用篩面面積4到6平方米的大型跳汰機，單機處理量每小時30到50噸。粗選跳汰機并聯4到8臺，產出粗精礦和尾礦。粗精礦進入精選跳汰機，精選跳汰機并聯2到4臺。精選跳汰機的精礦進入搖床再選一次，得到最終粗粒錫精礦。

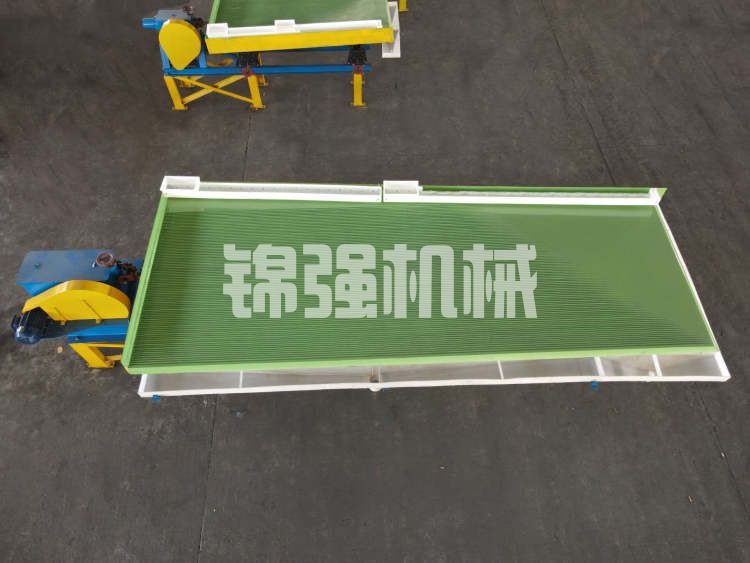

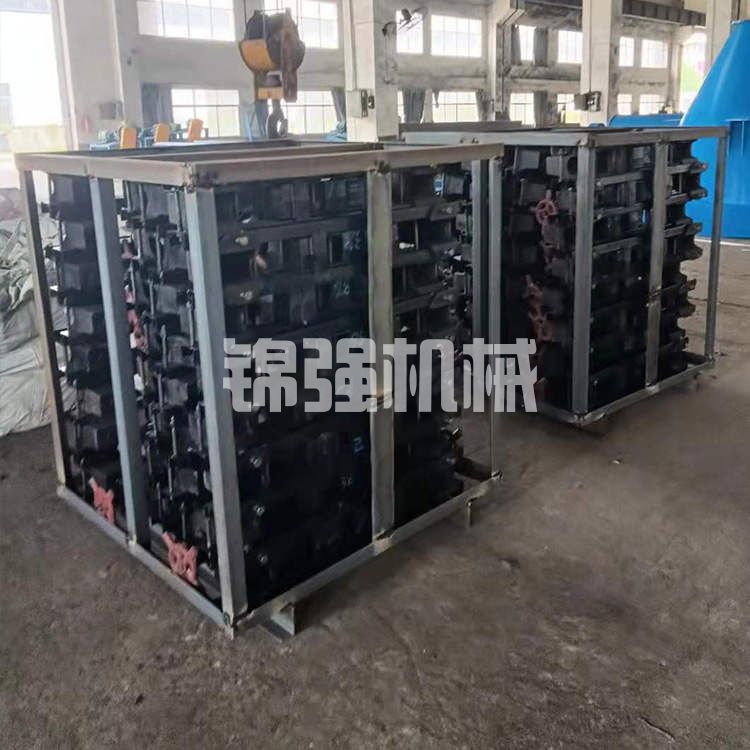

細粒重選系統處理0.074到2毫米的物料。這是砂錫礦的主要含錫粒級，也是重選設備發揮作用的區間。采用螺旋溜槽粗選、搖床精選的組合。螺旋溜槽用直徑1.2米到1.5米的規格，單臺處理量每小時4到8噸。百萬噸級線需要150到250臺螺旋溜槽，疊成5到6層，布置在幾個大型鋼結構平臺上。螺旋溜槽的粗精礦進入搖床精選，搖床配置80到150臺。搖床的中礦返回螺旋溜槽再選，尾礦排入尾礦系統。

細泥回收系統處理0.074毫米以下的物料。這個粒級的錫石常規重選設備回收效果差，需要用離心選礦機。大型線用直徑1米到1.2米的大型離心選礦機，單機處理量每小時10到20噸，配置20到40臺。離心選礦機的精礦進入搖床或者螺旋溜槽進一步富集，尾礦排入尾礦系統。如果細泥中錫石含量高，也可以考慮浮選，但浮選的藥劑成本和環保壓力大，一般優先用重選。

脫水工段分精礦脫水和尾礦處理。粗粒精礦、細粒精礦、細泥精礦合并后進入精礦濃密機，濃密機直徑10到20米。濃密機底流進入陶瓷過濾機或者高壓板框壓濾機，濾餅水分8%到10%。尾礦來自各個重選設備，匯總后進入尾礦處理系統。尾礦先用旋流器組分級，粗粒底流進脫水篩干排，細粒溢流進大型濃密機。濃密機底流進壓濾機壓成濾餅，或者制成膏體充填采空區。上清液全部回用。

分規模設備配置

日處理1000噸的生產線。洗礦工段用四軸槽式擦洗機1臺，直徑3米長12米圓筒洗礦機1臺，2.4米寬圓振動篩2臺。粗粒重選用跳汰機粗選4臺、精選2臺，搖床10臺。細粒重選用螺旋溜槽60臺，搖床40臺。細泥回收用離心選礦機10臺。脫水工段用精礦濃密機直徑10米1臺，陶瓷過濾機2臺，尾礦濃密機直徑20米1臺，壓濾機4臺。設備總投資約1500萬到2000萬。

日處理2000噸的生產線。洗礦工段用五軸槽式擦洗機2臺，直徑3.5米長15米圓筒洗礦機2臺，3米寬圓振動篩4臺。粗粒重選跳汰機粗選8臺、精選4臺，搖床20臺。細粒重選螺旋溜槽120臺，搖床80臺。細泥回收離心選礦機20臺。脫水工段精礦濃密機直徑15米1臺，陶瓷過濾機4臺，尾礦濃密機直徑30米1臺，壓濾機8臺。設備總投資約3000萬到4000萬。

日處理3000噸的生產線。洗礦工段五軸擦洗機3臺，圓筒洗礦機3臺，圓振動篩6臺。粗粒重選跳汰機粗選12臺、精選6臺，搖床30臺。細粒重選螺旋溜槽180臺，搖床120臺。細泥回收離心選礦機30臺。脫水工段精礦濃密機直徑18米1臺，陶瓷過濾機6臺，尾礦濃密機直徑40米1臺，壓濾機12臺。設備總投資約4500萬到6000萬。

廠房布置和土建

大型砂錫礦選礦廠的占地面積很大。日處理1000噸的選廠占地約50到80畝，日處理3000噸的選廠占地100到150畝。廠區布置要充分利用地勢，減少礦漿泵送。

原礦堆場靠近洗礦工段，地面硬化，設排水溝。堆場容積按五到七天處理量設計，日處理1000噸的堆場需要5000到7000噸原礦，堆高5米，面積2000到3000平方米。堆場配推土機或者裝載機輔助給料。

洗礦工段廠房高度15到20米，跨度15到20米。基礎要承受擦洗機和圓筒洗礦機的動載荷，混凝土基礎要單獨澆筑。圓筒洗礦機的基礎要預留檢修空間，兩側留出通道。

重選工段是最大的廠房。螺旋溜槽需要高度10到12米的空間，搖床需要大面積平面布置。一般采用多層鋼結構平臺，螺旋溜槽布置在上層，搖床布置在下層。廠房跨度20到30米，長度50到100米，高度12到15米。地面要做防滑處理，排水溝要通暢。

脫水工段廠房高度10到15米，濃密機露天布置，壓濾機和陶瓷過濾機放在室內。尾礦處理區域靠近廠區邊緣，方便尾礦運輸和外排。

土建投資在大型選廠中占比不小。日處理1000噸的選廠，土建投資約1000萬到1500萬。日處理3000噸的選廠，土建投資約2000萬到3000萬。具體取決于地質條件、當?shù)亟ú膬r格和建筑標準。

自動化控制系統

大型砂錫礦選礦廠必須配自動化控制系統。沒有自動化，幾百臺設備靠人工操作，一百個工人都不夠。

控制系統的架構采用三層結構。現場層有傳感器和執行機構，包括電子皮帶秤、濃度計、流量計、液位計、電流表、溫度傳感器、變頻器、電動閥門、電機啟動器。控制層用可編程邏輯控制器PLC，分布在各個工段的控制柜內，通過工業以太網連接。監控層在中控室，有監控計算機、數據服務器、操作員站、大屏幕顯示器。

給料量自動調節是最基礎的閉環控制。電子皮帶秤檢測給料量，PLC跟設定值比較，控制變頻器調節給料皮帶轉速。給料量穩定在設定值正負百分之三以內。

濃度自動調節也很重要。濃度計檢測礦漿濃度，PLC控制加水閥門的開度，保持濃度在設定范圍內。螺旋溜槽和搖床對濃度敏感，濃度穩定了回收率就穩定。

礦漿池液位自動調節防止溢池或者抽空。液位計檢測液位，PLC控制出口渣漿泵的轉速或者閥門開度，保持液位穩定。

設備聯鎖是安全運行的保障。關鍵設備故障停機時，上游設備自動停止給料，下游設備按順序排空。聯鎖邏輯要經過反復測試，不能有邏輯錯誤。

數據采集和分析系統記錄所有工藝參數和設備狀態。生成生產報表、設備運行報表、能耗報表、質量報表。工程師可以根據歷史數據分析回收率波動的原因，優化操作參數。

自動化系統的投資，日處理1000噸的選廠約200萬到300萬，日處理3000噸的選廠約400萬到600萬。這個投資大概占設備總投資的百分之十到十五。

環保和水循環

大型砂錫礦選礦廠的環保壓力很大，水循環和尾礦處理是重中之重。

水循環系統要實現百分之九十以上的回用率。精礦脫水和尾礦脫水回收的水，全部回到洗礦和重選工段的水箱。尾礦濃密機的溢流水質較好，可以直接回用。新水補充量控制在噸礦0.5到1噸。

尾礦處理是大型線最大的環保投入。傳統濕排需要建大型尾礦庫，庫容要能容納選廠整個服務期產生的尾礦。日處理1000噸、服務期十年，尾礦量約300萬噸，尾礦庫庫容約200萬立方米。建一個這樣的尾礦庫，征地、筑壩、防滲、排洪，投資至少2000萬到3000萬。

尾礦干排是近年來的主流方案。用旋流器、脫水篩、濃密機、壓濾機組合，把尾礦脫水后干堆。干排的投資比尾礦庫低，而且沒有潰壩風險。日處理1000噸的尾礦干排系統，設備投資約500萬到800萬，配套的干堆場投資約500萬到1000萬。

尾礦資源化是更先進的方案。砂錫礦尾礦主要是石英砂，經過脫泥、分級、磁選后可以作為建筑用砂、玻璃原料、鑄造砂。廣東某大型錫礦的尾礦石英砂賣給當?shù)夭ＡS，每噸售價30到50元，尾礦不但不花錢處理，還能創造收益。

投資和收益分析

以一個日處理1000噸的大型砂錫礦選廠為例。原礦品位0.2%，回收率82%，年生產300天。年產錫精礦含錫量約492噸，按錫價18萬元每噸計算，年產值約8856萬元。

設備投資約1500萬到2000萬，土建投資約1000萬到1500萬，自動化投資約200萬到300萬，尾礦處理投資約500萬到800萬，其他費用約300萬到500萬。總投資約3500萬到5000萬。

運行成本方面，噸礦選礦成本約20到25元，年處理30萬噸，年運行成本600萬到750萬。采礦成本因礦體條件差異大，這里不細算。加上管理、銷售、財務費用，年總成本約1500萬到2000萬。

年利潤約6856萬到7356萬，投資回收期約六到八個月。

日處理3000噸的大型線，年產值約2.66億，總投資約1億到1.5億，投資回收期也在六到八個月左右。規模效益在大型線上體現得很明顯。

大型砂錫礦選礦生產線是一條完整的工業系統，不是幾臺設備的簡單堆砌。設計上要統籌考慮流程、設備、土建、電氣、自動化、環保、水循環各個專業。投資大，但產出也大。礦資源條件好、資金到位、管理跟得上，大型線的經濟效益相當可觀。對于儲量在千萬噸級以上的砂錫礦，建大型選廠是最優選擇。規模效益在那里擺著，噸礦成本比中小型低一大截，抗市場風險能力也更強。
